本系統主要應用于大功率電加熱控制、變壓器原邊調壓等場合，由一個三相移相觸發器LSJK-TSR型或LSJK-TSRG型、三個200A（或300A、400A）的隨機型固態繼電器SSR、一個A型散熱器、一個交流風扇12038組合而成，適合各類機械、礦山、化工、紡織、及其他機電一體化等領域。200A以下規格建議使用三相一體化調壓模塊。

1、全兼容輸入控制模式，0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自動方式均能適應，無須專門特別訂制，也可用電位器手動控制。

2、系統G型有線性補償功能，極大地提高了調節均勻性，輸出變化接近理想直線，輸入調節范圍寬，輸出調節精度極高，三相對稱性好，抗干擾能力強。

3、系統G型有上電緩啟動功能，有效地減小了負載在通電時的瞬間沖擊電流，有效保護SSR的安全，延長負載壽命。

4、整個電路可應用于380VAC±10%、50Hz的電網上，主電路中三相進線(R、S、T)無相序要求，但三相進線、三路過零檢測端和三路固態繼電器驅動端應一一對應。

5、三相負載可為Δ形接法或Y形接法，為Y形接法時，Y的中心點不必連接N線。

6、觸發器電源，L端可接到R、S、T主電路的任一路，N端接電源零線。

7、各輸入控制端與與主回路強電之間為全隔離設計，絕緣介質耐壓大于2000 Vac。

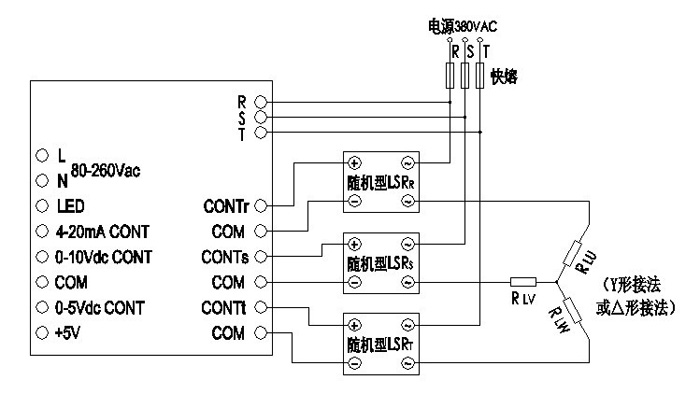

8、強電部分接線圖：

9、安裝圖
